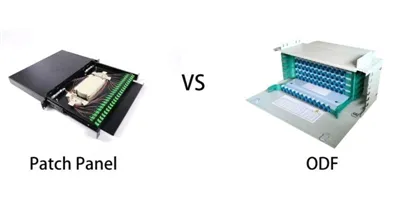

Beyond the Surface: Hvorfor en ODF er mer enn bare et stort patchpanel
Mar 27, 2026| Hva et patchpanel gjør: Det synlige grensesnittet
Et standard fiberoptisk patchpanel har en fokusert,-veldefinert jobb: terminering og kryssforbindelse.
Det er et modulært panel, vanligvis 1U eller 2U i høyden, designet for å passe inn i et standard 19--tommers utstyrsstativ. Dens primære komponenter er adapterporter-LC, SC, MPO eller andre koblingstyper-montert på et frontvendt panel. Kabler som går inn i panelet termineres ved disse portene, og skaper et oversiktlig, organisert grensesnitt der teknikere kan koble til patchkabler for å koble til utstyr.
Hva et patchpanel vanligvis inkluderer:
• Adapterporter for kryss-tilkobling
• Grunnleggende kabelforankring
• En kompakt, plass-effektiv formfaktor
Hva et patchpanel vanligvis ikke inkluderer:
• Permanent skjøtebeskyttelse for matekabler
• Organisert slakk lagring for overflødig fiber
• Innebygd-montering for PLS splittere
• Multi-kabelinnføringstetning for kabler med stor-diameter
• Skalerbar kapasitet utover antallet faste porter
For enkle miljøer-som et enkelt utstyrsstativ i et datasenter eller et lite telekommunikasjonsskap-er ofte et patchpanel det rette verktøyet. Det gir et rent grensesnitt uten unødvendig kompleksitet.
Men når et patchpanel brukes i en rolle som krever mer, blir begrensningene raskt tydelige.
Hva en ODF gjør: Det komplette systemet
En ODF er ikke en enkelt komponent. Det er et rammeverk-et komplett system utviklet for å administrere hele livssyklusen til fiber på en sentral nettverksnode. Der et patchpanel gir et tilkoblingspunkt, gir en ODF et hjem.
Her er de fem funksjonene som fundamentalt skiller en ODF fra et patchpanel:
1. Integrert skjøtebeskyttelse
I ethvert eksternt anleggsnettverk må matekabler som går inn i et sentralkontor eller distribusjonspunkt være permanent skjøtet til pigtails som kobles til adapterportene. Disse skjøtene er de mest kritiske-og mest sårbare-punktene i nettverket.
Et lappepanel har ingen mulighet for skjøting. Skjøtene må gjøres andre steder, ofte i separate skjøteskap montert et sted i stativet, og skaper en frakoblet og rotete installasjon.
En ODF inkluderer imidlertid dedikerte skjøtebrett bygget direkte inn i rammen. Disse skuffene beskytter hver fusjonsskjøt med varme-krympehylser, organiserer dem for enkel identifikasjon og sikrer dem mot vibrasjon og bevegelse. Resultatet er en ren, integrert løsning der skjøting og terminering lever sammen i ett system.
2. Slakk Fiberlagring
Fiberoptiske kabler kommer aldri i nøyaktig riktig lengde. Det er alltid ekstra slakk som må oppbevares-nøye sammenrullet, beskyttet mot knekk og holdes ved riktig bøyeradius for å forhindre mikro-bøyninger som forårsaker signaltap.
Et patchpanel har ikke plass til slakk oppbevaring. Overflødig fiber ender opp viklet løst bak stativet, ofte teipet eller glidelås-bundet på måter som bryter med bøyeradiuskravene.
En ODF er designet med organisert slakk lagring innebygd. Spoler, føringer og dedikerte oppbevaringsbrett lar teknikere pent kveile og sikre overflødig fiber, opprettholde riktig bøyeradius og beskytte fiberen mot fremtidige håndteringsskader.
3. Integrert splittermontering
FTTH- og FTTx-nettverk er avhengige av PLS-splittere for å distribuere et enkelt optisk signal til flere brukere. Disse splitterne-enten 1x2, 1x4, 1x8, 1x16 eller 1x32-må lagres, beskyttes og organiseres innenfor distribusjonspunktet.
Et patchpanel har ingen mulighet for splittere. De er ofte montert utvendig med braketter eller rett og slett stående løst inne i skap, noe som skaper rot og øker risikoen for skader under vedlikehold.
En ODF inkluderer dedikerte splittermonteringsspor, designet for å holde standard PLS splittermoduler på en sikker måte. Splittere glir på plass akkurat som adapterpaneler, og skaper en ren, profesjonell installasjon som er enkel å vedlikeholde og skalere.
4. Profesjonell Cable Entry Management
Ved et sentralt distribusjonspunkt kommer flere matekabler med stor- diameter inn i rammen fra eksterne anleggsruter. Disse kablene har betydelig strekkfasthet (stål eller aramidgarn) og må være ordentlig forankret for å forhindre at spenningen når de ømfintlige fibrene på innsiden.
Et patchpanel tilbyr vanligvis små kabelinnføringshull med minimal strekkavlastning-tilstrekkelig for innendørs startkabler, men ikke for utvendige plantematekabler.
En ODF er konstruert med robuste kabelinnføringssystemer. Kraftige-klemmer, tetningshylser og dedikerte festepunkter for styrkeelementer sikrer at hver kabel som går inn, er ordentlig forankret, tettet mot støv og fuktighet og beskyttet mot trekkkrefter.
5. Skalerbar kapasitet
Et patchpanel har fast porttetthet: 24 porter i 1U, 48 porter i 2U. Hvis du trenger mer kapasitet, legger du til et annet panel-og et annet, og et annet-og lager en stabel med separate enheter med separate kabelinnganger og separat administrasjon.
En ODF er designet for å skalere. Modulære skuffer, utskiftbare adapterpaneler og utvidbare rammer lar kapasiteten vokse fra 24 fibre til 144, 288 eller enda mer-alt i ett enkelt, enhetlig system. Når kapasitetsbehovet øker, legger du til moduler, ikke helt nye rammer.
Hvorfor skillet er viktig i praksis
Å velge et patchpanel når du faktisk trenger en ODF fører til en kaskade av driftsproblemer:
• Skjøter som står ubeskyttet-eksponert for støv, fuktighet og utilsiktet forstyrrelse
• Slakke fibre kveilet tilfeldig-og skaper mikro-bøyninger som forringer signalkvaliteten
• Splittere montert med tape eller glidelås-et vedlikeholdsmareritt som venter på å skje
• Kabelinnføringspunkter ikke forseglet-slik at støv, fuktighet og til og med skadedyr kan komme inn
• Kapasitetsutvidelser som krever helt nye rammer-som skaper et lappeteppe av utstyr som ikke samsvarer
Disse snarveiene sparer ikke penger. De flytter kostnadene fra forhåndsinnkjøp til langsiktig-drift: hyppigere feil, lengre feilsøkingstimer, høyere risiko for tjenesteavbrudd og eventuell utskifting av infrastruktur som aldri ble designet for dens faktiske rolle.
En praktisk tommelfingerregel
Bruk et patchpanel når du terminerer kabler i et enkelt stativ eller skap, der all skjøting, slakk lagring og splitting håndteres andre steder-vanligvis i en separat ODF eller skjøtekapsling.
Bruk en ODF når du administrerer det sentrale distribusjonspunktet for en nettverksseksjon-der matekabler kommer inn fra utsiden, skjøter lages, splittere er plassert og fibre er organisert for langsiktig-service til flere nedstrømsplasseringer.
Kort sagt:et patchpanel er en komponent designet for en spesifikk, begrenset rolle. En ODF er et system designet for å tjene som hjertet av ditt fiberdistribusjonsnettverk.
